本文針對海灣GST200火災報警系統中出現的“控制器上配置的電話、廣播模塊數量超出盤上按鈕數量”這一問題展開系統分析，討論可能原因、隱含風險、影響范圍以及可行的技術與管理應對措施。文章以專業角度評估硬件與軟件層面的兼容性、工程設計與現場安裝實施，以及維護與擴展策略，旨在為系統設計者、施工單位、運行維護團隊與項目管理人員提供決策參考和實施步驟，確保系統功能完整、運行可靠并符合法規與用戶需求。

一、問題陳述與背景

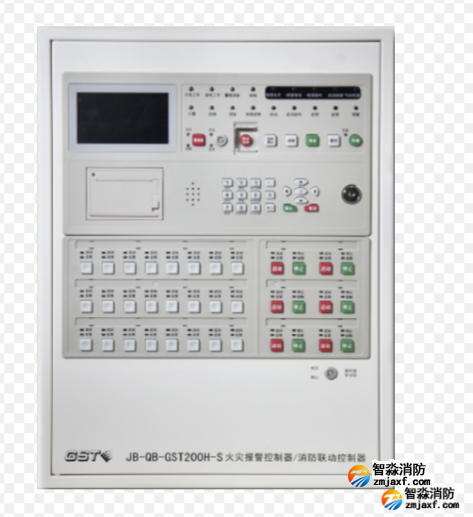

海灣（Gulf）GST200控制器作為常見的火災報警與聯動控制設備，通常支持多種外設接入，包括電話通訊模塊（用于報警時自動撥號/遠程通知）與廣播模塊（用于火災廣播、聲光警示等）。在實際工程或維護過程中，可能出現“已配置或檢測到的電話/廣播模塊數量超過控制器面板上可用按鈕/接口數量”的情形。該現象既可能源自配置軟件設定，也可能由硬件擴展、接線錯誤或固件兼容性問題引起，其潛在后果包括按鍵功能無法對應、故障指示混亂、調試與維護困難，甚至影響應急廣播與報警通知的可靠性。

二、可能原因分析

配置與固件不匹配

• 控制器固件版本與配置軟件之間存在差異：較新版本的軟件允許配置更多模塊，而控制器固件尚未支持或反映該配置，造成界面或邏輯上超出物理按鍵實際承載范圍。

• 軟件默認配置或模板誤用：項目采用默認模板或從其他項目導入配置，未根據現場控制器型號調整模塊數量。

硬件拓展與接線不當

• 外擴模塊未正確標識或未按規范接入：某些擴展模塊通過總線方式接入，但未在控制器上登記或與面板按鍵分配未同步。

• 使用了兼容但非原裝的擴展硬件，使控制器識別到更多設備而面板按鈕設計未作相應擴展。

設計與需求不一致

• 初期設計預留了更多邏輯模塊位或未來擴展計劃，但實施時未同步更新面板物理按鍵或操作說明。

• 用戶需求在項目實施后發生變化，臨時增加廣播或電話終端，但未更換或升級控制器面板。

安裝與調試錯誤

• 工程人員在調試過程中誤操作，錯誤配置模塊地址或重復編號，導致軟件統計模塊數量異常。

• 接線文檔、模塊清單與現場實物不一致，造成統計與實際面板按鍵數量對不上。

三、影響評估

操作層面

• 面板上的物理按鈕無法與系統邏輯一一對應，現場人員在緊急情況下可能無法快速準確地觸發或停止廣播/電話功能。

• 指示燈、故障提示與實際模塊狀態不一致，增加排障難度。

功能安全與應急響應

• 若廣播或電話模塊配置錯誤，可能導致緊急廣播無法覆蓋預期區域或自動電話通知失敗，影響人員疏散與救援效率。

• 錯誤配置可能引發誤報或誤操作，觸發不必要的聯動措施（如電梯控制、門禁聯動等）。

法規與驗收風險

• 系統與設計文件不符或與規范要求不一致，可能導致工程驗收不通過或后續整改，增加成本與工期。

• 在責任劃分上，若事故發生，配置與維護記錄不完整可能影響責任追溯。

四、排查與診斷步驟（建議）

信息收集

• 匯總控制器型號、固件版本、配置軟件版本、現場接線圖與模塊清單。

• 獲取控制器日志、事件記錄與通訊狀態報表。

軟件與固件核對

• 檢查配置文件是否來自于與控制器相匹配的軟件版本與模板，確認是否存在導入或復制配置的情況。

• 對照廠家發布的固件與功能說明，確認當前固件對于電話/廣播模塊的支持上限。

硬件核查

• 逐一核對現場模塊物理數量、型號與地址分配情況，檢查是否存在重復地址或未登記模塊。

• 檢查面板上的按鈕與指示燈是否正常、是否存在損壞或失靈情況。

交叉驗證

• 使用廠商調試工具或通訊接口讀取控制器實際識別的模塊列表，與現場實物進行逐條比對。

• 若可能，恢復出廠配置或加載經過簡化驗證的配置文件，觀察識別數量變化以判斷是否為配置問題。

風險評估與現場試驗

• 在非運行高峰期進行功能測試（廣播覆蓋測試、電話撥號邏輯測試），驗證各模塊功能是否正常響應。

• 記錄異?，F(xiàn)象并與廠家技術支持溝通驗證。

五、解決方案與實施建議

軟件/固件方案

• 升級控制器固件或回退至與當前配置軟件兼容的版本，確保軟件設定與硬件支持一致。

• 在配置軟件中修訂模板，去除冗余模塊配置，并重新生成與現場面板一一對應的映射關系。

硬件調整

• 如確實需要更多模塊功能，應考慮更換支持更多外設的控制器主機或增設分控器，并同步更新面板按鍵與操作說明。

• 對于非必要的多余模塊，進行物理斷開或重新排列地址，確保系統識別的模塊數量與面板按鍵匹配。

標識與文檔

• 完善現場接線圖、模塊清單與操作手冊，明確每個按鍵對應的模塊與功能，便于值班人員操作。

• 對修改、擴展過程進行詳細記錄，包括固件版本、配置文件、變更責任人及時間，以便追蹤和驗收。

運行與維護層面

• 建議制定定期巡檢與功能測試計劃，尤其對廣播與電話通知功能進行定期演練，確保在緊急情況下能正常使用。

• 對值班人員進行培訓，使其熟悉按鍵映射與故障處置流程，降低人為誤操作概率。

與廠家支持協作

• 在排查與升級過程中，及時與海灣廠家或授權代理商溝通，獲取官方故障診斷工具、固件與配置建議，遵循廠家推薦的操作規程。

• 如發現產品硬件或軟件缺陷，應向廠家提交問題反饋及復現步驟，爭取技術支持或補丁發布。

六、項目管理與長期改進建議

1. 設計階段加強對控制器能力邊界的評估，在需求確認時明確所需電話與廣播模塊上限，并在招標文件中寫明兼容性要求。

2. 在采購時優先選擇與項目規模匹配的控制器型號，避免后期臨時擴展導致軟硬件不一致的風險。

3. 建立變更控制流程：任何配置變更均需經過書面審批、版本管理與現場實施驗證，確保變更可追蹤與可回滾。

4. 推行驗收前的綜合聯調測試，包括逐條功能驗證、應急預案演練與操作手冊確認，確保系統既能滿足規范要求又便于運維。
